06B
1-fach
DIN 8187

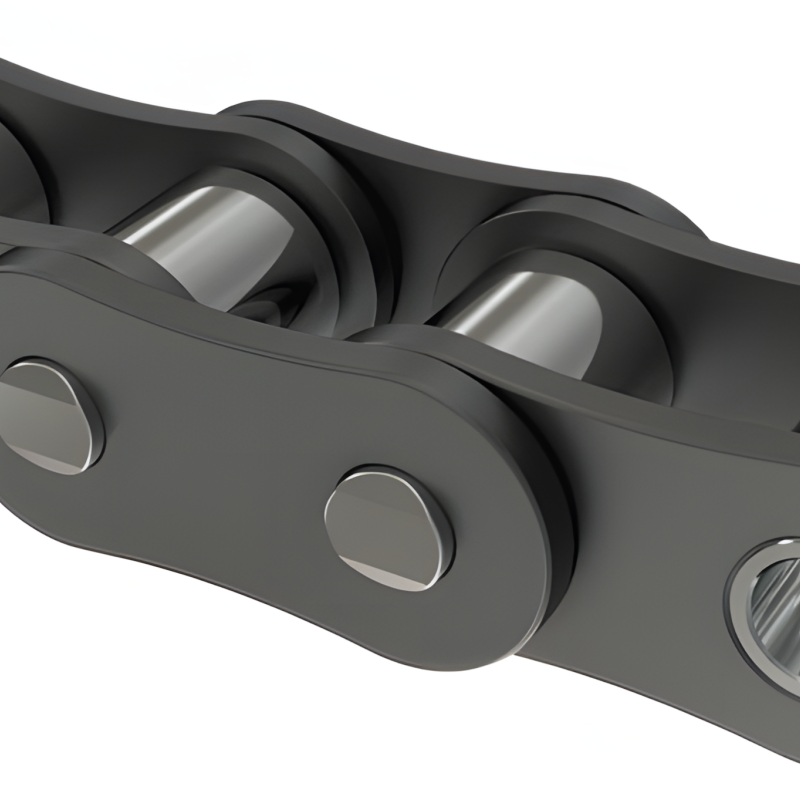

KS-Rollenkette 06B-1
- Bruchkraft
- 8,9 kN
- Gewicht
- 0,41 kg/m
- Rollen-Ø
- 6,35 mm
SHOP · AB LAGER
| DIN 8187 / ISO 606
15 Teilungen.
40 Größen.
Ab Lager.
Null Umwege.
Antriebsrollenketten nach DIN 8187 / ISO 606 — in allen gängigen B-Serie-Teilungen von 06B bis 40B sowie in der ANSI-Serie 60 bis 160. Einfach, Duplex, Triplex. Lagergeführt in Nürnberg und Erl — Versand innerhalb von 24 Stunden.
40
SKUs im Katalog
06B · 08B · 10B · 12B · 16B · 20B · 24B · 28B · 32B · 40B · 60 · 80 · 100 · 120 · 160
DIN 8187
B-Serie / ISO 606
ANSI-Serie nach DIN 8188
24 h
Versand ab Lager
Nürnberg · Erl
AB LAGER
Versand binnen 24 h·
Ab Lager Nürnberg & Erl
Ab Lager Nürnberg & Erl
Ab Lager Nürnberg & Erl
gängige Größen sofort versandfertig
DIN 8187 / ISO 606
vorgespannt mit 35 % der Bruchkraft
Einfach · Duplex · Triplex
jede Teilung in drei Ausführungen
Zuschnitt auf Maß
5 m Standard, Sonderlänge auf Anfrage
08B — 12,700 mm Teilung
10B — 15,875 mm Teilung
12B — 19,050 mm Teilung
16B — 25,400 mm Teilung
20B — 31,750 mm Teilung
24B — 38,100 mm Teilung
32B — 50,800 mm Teilung
60 — 19,050 mm Teilung
80 — 25,400 mm Teilung
100 — 31,750 mm Teilung
Vergleichstabelle aller Größen
| Bezeichnung | Teilung (mm) | Rollenbreite (mm) | Rollen-Ø (mm) | Bruchkraft (kN) | Gewicht (kg/m) | Strangtyp | |
|---|---|---|---|---|---|---|---|
| KS-Rollenkette 06B-1 | 9,525 | 5,72 | 6,35 | 8,9 | 0,410 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 06B-2 | 9,525 | 5,72 | 6,35 | 16,9 | 0,780 | 2-fach | Anfrage stellen → |
| KS Rollenkette 06B-3 | 9,525 | 5,72 | 6,35 | 24,9 | 1,160 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 08B-1 | 12,700 | 7,75 | 8,51 | 17,8 | 0,690 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 08B-2 | 12,700 | 7,75 | 8,51 | 31,1 | 1,310 | 2-fach | Anfrage stellen → |
| KS Rollenkette 08B-3 | 12,700 | 7,75 | 8,51 | 44,5 | 1,940 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 10B-1 | 15,875 | 9,65 | 10,16 | 22,2 | 0,950 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 10B-2 | 15,875 | 9,65 | 10,16 | 44,5 | 1,820 | 2-fach | Anfrage stellen → |
| KS Rollenkette 10B-3 | 15,875 | 9,65 | 10,16 | 66,7 | 2,700 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 12B-1 | 19,050 | 11,68 | 12,07 | 28,9 | 1,250 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 12B-2 | 19,050 | 11,68 | 12,07 | 57,8 | 2,510 | 2-fach | Anfrage stellen → |
| KS Rollenkette 12B-3 | 19,050 | 11,68 | 12,07 | 86,7 | 3,760 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 16B-1 | 25,400 | 17,02 | 15,88 | 60,0 | 2,710 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 16B-2 | 25,400 | 17,02 | 15,88 | 106,0 | 5,420 | 2-fach | Anfrage stellen → |
| KS Rollenkette 16B-3 | 25,400 | 17,02 | 15,88 | 160,0 | 8,130 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 20B-1 | 31,750 | 19,56 | 19,05 | 95,0 | 3,700 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 20B-2 | 31,750 | 19,56 | 19,05 | 170,0 | 7,400 | 2-fach | Anfrage stellen → |
| KS Rollenkette 20B-3 | 31,750 | 19,56 | 19,05 | 250,0 | 11,100 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 24B-1 | 38,100 | 25,40 | 25,40 | 160,0 | 7,100 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 24B-2 | 38,100 | 25,40 | 25,40 | 280,0 | 14,200 | 2-fach | Anfrage stellen → |
| KS Rollenkette 24B-3 | 38,100 | 25,40 | 25,40 | 425,0 | 21,300 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 28B-1 | 44,450 | 30,99 | 27,94 | 200,0 | 8,500 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 28B-2 | 44,450 | 30,99 | 27,94 | 360,0 | 17,000 | 2-fach | Anfrage stellen → |
| KS-Rollenkette 32B-1 | 50,800 | 30,99 | 29,21 | 250,0 | 10,250 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 32B-2 | 50,800 | 30,99 | 29,21 | 450,0 | 20,500 | 2-fach | Anfrage stellen → |
| KS Rollenkette 32B-3 | 50,800 | 30,99 | 29,21 | 670,0 | 30,800 | 3-fach | Anfrage stellen → |
| KS Rollenkette 40B-1 | 63,500 | 38,10 | 39,37 | 355,0 | 16,300 | 1-fach | Anfrage stellen → |
| KS Rollenkette 40B-2 | 63,500 | 38,10 | 39,37 | 630,0 | 32,600 | 2-fach | Anfrage stellen → |
| KS-Rollenkette 60-1 | 19,050 | 12,70 | 11,91 | 44,5 | 1,120 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 60-2 | 19,050 | 12,70 | 11,91 | 77,9 | 2,240 | 2-fach | Anfrage stellen → |
| KS-Rollenkette 60-3 | 19,050 | 12,70 | 11,91 | 111,0 | 3,360 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 80-1 | 25,400 | 15,88 | 15,88 | 80,1 | 1,860 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 80-2 | 25,400 | 15,88 | 15,88 | 140,0 | 3,720 | 2-fach | Anfrage stellen → |
| KS-Rollenkette 80-3 | 25,400 | 15,88 | 15,88 | 200,0 | 5,580 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 100-1 | 31,750 | 19,05 | 19,05 | 121,0 | 2,760 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 100-2 | 31,750 | 19,05 | 19,05 | 210,0 | 5,520 | 2-fach | Anfrage stellen → |
| KS Rollenkette 100-3 | 31,750 | 19,05 | 19,05 | 305,0 | 8,280 | 3-fach | Anfrage stellen → |
| KS-Rollenkette 120-1 | 38,100 | 25,40 | 22,23 | 160,0 | 3,930 | 1-fach | Anfrage stellen → |
| KS-Rollenkette 120-2 | 38,100 | 25,40 | 22,23 | 280,0 | 7,860 | 2-fach | Anfrage stellen → |
| KS-Rollenkette 160-1 | 50,800 | 31,75 | 28,58 | 280,0 | 7,160 | 1-fach | Anfrage stellen → |
Häufig gestellte Fragen
-
Wie erkenne ich die richtige Teilung (06B, 08B, 10B …)?
Die Teilung ist der Abstand zwischen zwei Bolzenmitten. 06B entspricht 9,525 mm, 08B 12,7 mm, 10B 15,875 mm usw. Bei bestehenden Anlagen lässt sich die Teilung am einfachsten durch Messen von zehn Gliedern und Teilen durch zehn bestimmen.
-

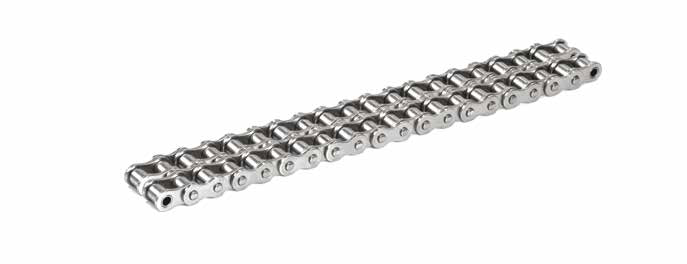

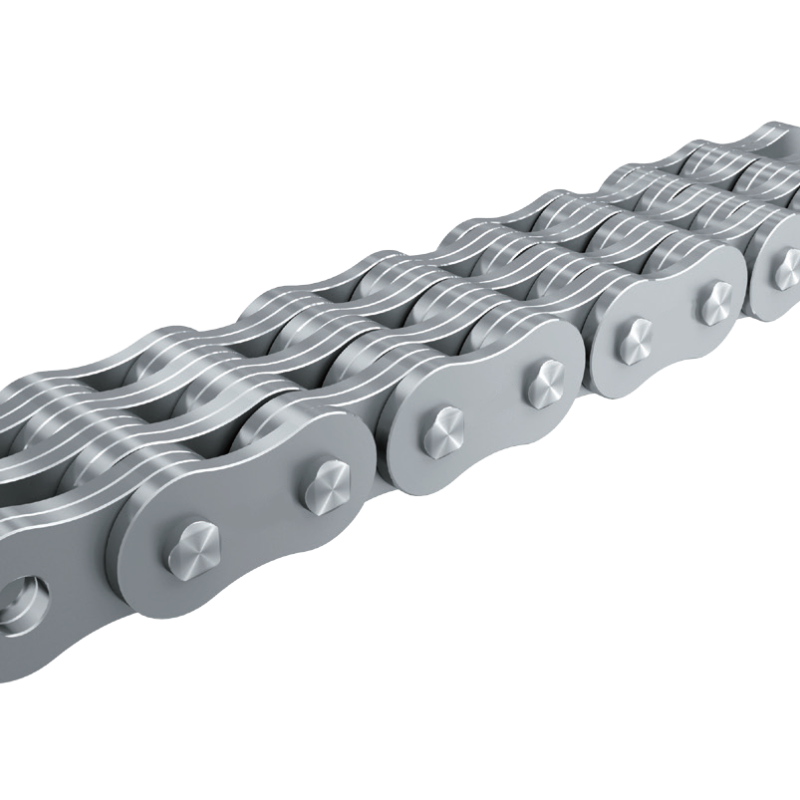

Was bedeutet Einfach, Duplex und Triplex?

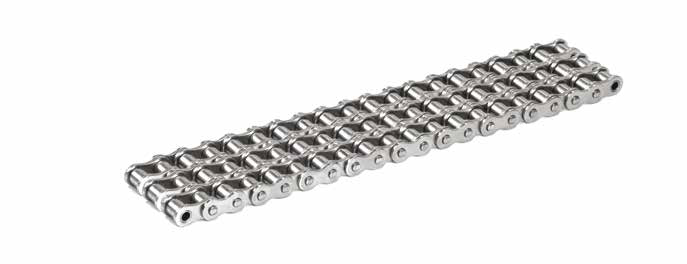

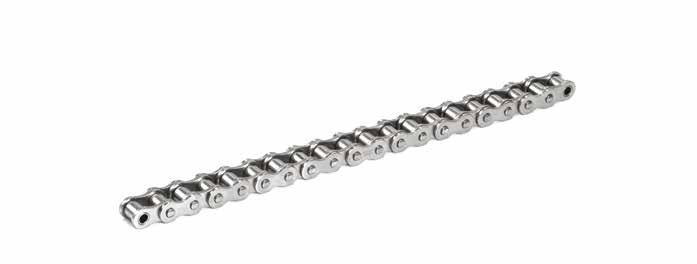

Einfach (1-fach) ist die Standardausführung mit einer Strangreihe. Duplex (2-fach) hat zwei parallele Strangreihen auf gemeinsamen Bolzen — rund doppelte Bruchkraft bei gleicher Teilung. Triplex (3-fach) entsprechend drei Reihen. Die Wahl richtet sich nach Lastfall und Drehzahl; im Zweifel die nächsthöhere Ausführung wählen.
-
Welche Mindestbruchkraft hat eine 08B-1 Rollenkette?
Nach DIN 8187 beträgt die Mindestbruchkraft einer 08B-1 Einfachkette 17,8 kN. Eine 08B-2 (Duplex) erreicht 31,1 kN, eine 08B-3 (Triplex) 44,5 kN. Betriebsfestigkeit liegt standardmäßig bei 35 % der Mindestbruchkraft.
-
DIN 8187 vs. DIN 8188 — was ist der Unterschied?
DIN 8187 (B-Serie) ist die europäische Norm, Teilungen 06B bis 40B. DIN 8188 (A-Serie) entspricht der ANSI-Norm B29.1 und umfasst die 60er-/80er-/100er-/120er-/160er-Teilungen. Beide Serien sind zueinander nicht austauschbar — Kettenrad und Kette müssen aus derselben Serie stammen.
-
Können Sie Rollenketten auf Sonderlänge zuschneiden?
Ja. Wir liefern standardmäßig in 5-Meter-Strängen inklusive Verbindungsglied; auf Anfrage kürzen wir auf Maß. Kontakt: info@senn-gruppe.com oder +49 (0)911 71 55 16 53.
-
Ab wann liefern Sie ab Lager, ab wann auf Bestellung?
Die gängigen B-Serie-Teilungen 06B bis 24B sind lagergeführt in Nürnberg und Erl — Versand innerhalb von 24 Stunden nach Bestelleingang. Größere Teilungen (28B aufwärts) und ANSI-Sonderausführungen werden bei Bedarf innerhalb weniger Werktage ab Herstellerlager beschafft.
-
Gibt es rostfreie Varianten für aggressive Medien?
Für den Einsatz in feuchten, salz- oder säurehaltigen Umgebungen empfehlen wir Rollenketten in Edelstahl (AISI 304 / 316). Diese sind nicht Teil des Standardsortiments im Shop, aber ab Werk über unsere Kontaktaufnahme mit Lieferzeit 2–3 Wochen verfügbar.
-
Welche Kettenräder passen zu Ihren Rollenketten?
Passend zu jeder Teilung liefern wir Kettenräder nach DIN 8196 mit gleicher Seriennummer. Einfachketten laufen auf einfachverzahnten Rädern, Duplex/Triplex auf zweireihig bzw. dreireihig verzahnten Rädern. Details auf Anfrage — wir dimensionieren passend zur Kette und Last.
