Buchsenförderketten nach DIN 8165 & DIN 8167
Als Sonderausführung oder nach DIN 8167 (M-Serie) und DIN 8165 (FV-Serie) — unsere Buchsenförderketten laufen seit vielen Jahren erfolgreich in Industrien wie Energieerzeugung, Holz- und Spanplattenindustrie. Die Typenbezeichnung gibt direkt die garantierte Mindestbruchkraft in Kilonewton (kN) an — von 20 kN bis 900 kN. Durch den Einsatz europäischer Qualitätsstähle (z. B. 16MnCr5, 42CrMo4 etc.) und automatisierte Fertigung erreichen unsere Förderketten beste Standzeiten. Mehr zu typischen Holzanwendungen und internen Verweisen finden Sie unter Förderketten für die Holzindustrie.
-
Werkstoffe | Materialien
Bolzen:
- Ck15
- 16MnCr5
- 42CrMo4
- 1.4301 (AISI 304)
Buchsen:
- Ck15
- 16MnCr5
- 42CrMo4
- 1.4301 (AISI 304)
Rollen:
- Ck15
- Ck45
- 16MnCr5
- 42CrMo4
Laschen:
- Ck45
- 30MnB5
- 42CrMo4
Alle Kettenbestandteile sind aus hochwertigen Einsatzstählen und auch anderen Stählen hergestellt. Die Komponenten für Buchsenförderketten sind je nach Material im Einsatz gehärtet oder vergütet. Bolzen und Buchsen sind Standardmäßig gegen verdrehen abgeflacht und die Bolzen sind vernietet oder verschweißt.
Kettentypen
FV Serie (DIN 8165)
Iso Nr. Bruchkraft (kN) p (mm) b1 (mm) b2 (mm) b3 (mm) d1 (mm) d2 (mm) d3 (mm) d4 (mm) d5 (mm) d6 (mm) l1 (mm) l2 (mm) g (mm) s (mm) FV 40 40 40 50 63 80 100 125 160 – 18 24,5 25,0 10 15 20 32 40 48 37 44 26 3 FV 63 63 50 63 80 100 125 160 200 – 22 30,5 31,0 12 18 26 40 50 60 46 55 30 4 FV 90 90 50 63 80 100 125 160 200 250 25 35,5 36,0 14 20 30 48 63 73 53 62 35 5 FV 112 112 80 100 125 160 200 250 315 - 30 42,5 43,0 16 22 32 55 72 87 53 72 40 6 FV 140 140 80 100 125 160 200 250 315 400 35 47,5 48,0 18 26 36 60 80 95 68 80 45 6 FV 180 180 - 100 125 160 200 250 315 400 45 61,5 62,5 20 30 42 70 100 120 86 100 50 8 FV 250 250 - - 125 160 200 250 315 400 55 72,0 73,0 26 36 50 80 125 145 98 114 60 8 FV 315 315 - - 125 160 200 250 315 400 65 86,0 87,0 30 42 60 90 140 70 117 133 70 10 FV 400 400 - - - 160 200 250 315 400 70 96,0 97,0 32 44 60 100 150 185 131 141 70 12 FV 500 500 - - 160 200 250 315 400 500 80 106 107 36 50 70 110 160 195 141 151 80 12 FV 630 630 - - - 200 250 315 400 500 90 116 117 42 56 80 120 170 210 153 163 100 12 M Serie (DIN 8167)
Iso Nr. Bruchkraft (kN) p (mm) b1 (mm) b2 (mm) b3 (mm) d1 (mm) d2 (mm) d3 (mm) d4 (mm) d5 (mm) l1 (mm) l2 (mm) g (mm) s (mm) M 20 20 40 50 63 80 100 125 160 16 22 22,2 6,0 9,0 12,5 25 30 35 49 18 2,5 M 28 28 50 63 80 100 125 160 200 18 25 25,2 7,0 10.0 15,0 30 36 40 56 20 3,0 M 40 40 63 80 100 125 160 200 250 20 28 28,3 8,5 12.5 18,0 36 42 45 63 25 3,5 M 56 56 63 80 100 125 160 200 250 24 33 33,3 10,0 15.0 21,0 42 50 52 72 30 4,0 M 80 80 80 100 125 160 200 250 315 28 39 39,4 12,0 18.0 25,0 50 60 62 86 35 5,0 M 112 112 80 100 125 160 200 250 315 32 45 45,5 15,0 21.0 30,0 60 70 73 101 40 6,0 M 160 160 100 125 160 200 250 315 400 37 52 52,5 18,0 25,0 36,0 70 85 85 117 50 7,0 M 224 224 125 160 200 250 315 400 500 43 60 60,6 21,0 30,0 42,0 85 100 98 134 60 8,0 M 315 315 160 200 250 315 400 500 630 48 70 70,7 25,0 36,0 50,0 100 120 112 154 70 10,0 M 450 450 - 200 250 315 400 500 630 56 82 82,8 30,0 42,0 60,0 120 140 135 185 80 12,0 M 630 630 - 200 250 315 400 500 630 66 96 97,0 36,0 50,0 70,0 140 170 147 200 100 14,0 M 900 900 - - 250 315 400 500 630 78 112 113,0 44,0 60,0 85,0 170 210 167 220 120 16,0 Weitere Typen

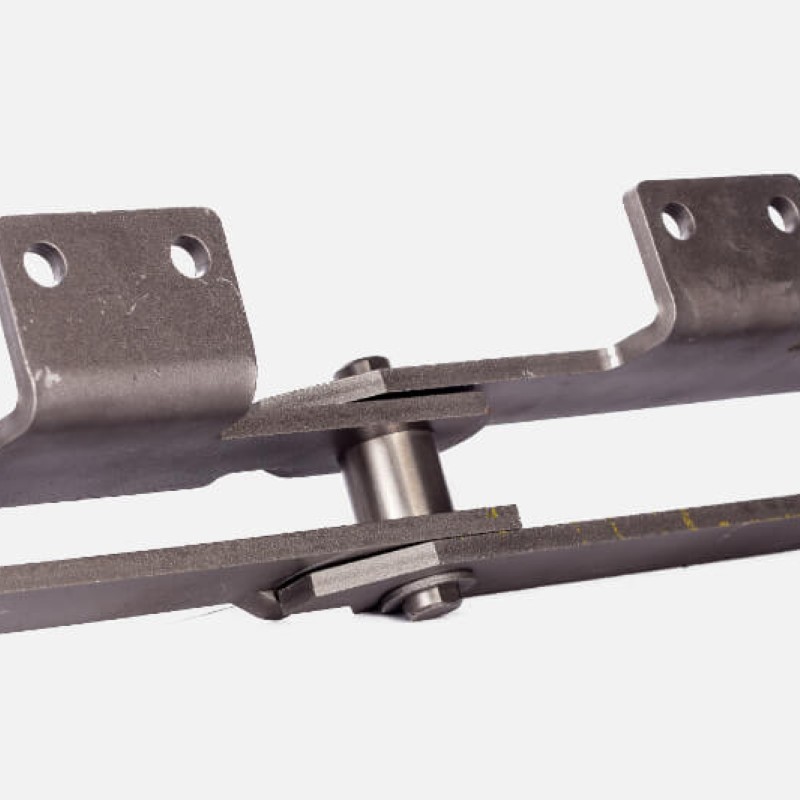

FV Serie mit Traglaschen mit Hohlbolzen mit Befestigungslaschen mit angebogenen/angeschweiste Kratzer Auf Anfrage liefern wir Ihnen gerne auch mit vergrössertem Gelenkspiel, mit erhöhter Festigkeit, verzinkte-, rostfreie Ausführungen und Kettenräder. Die Normen M und FV liefern wir auch mit diversen Mitnehmern, je nach Bedarf und Wünsch von Kunden.
Sonderausführungen nach Ihrer individuellen Zeichnung auf Anfrage.

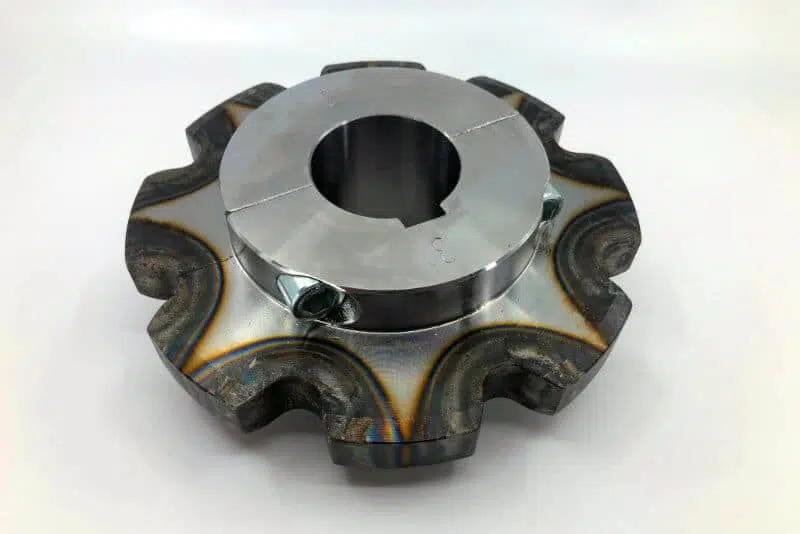

Kettenräder
DIN | Sonderausführungen
Wir liefern auch alle Typen von Kettenräder nach DIN oder in Sonderausführungen. Auf Anfrage auch mit gehärteten Zähnen.
- Kettenradscheiben
- Kettenräder mit einseitigen Naben
- Kettenräder mit beiderseitigen Naben
- Sonderräder
Anwendungen
- Klinker-, Gips-, Ton-Rücklader
- Kratzer-Rücklader
- Rundholz-Transport
- Hackschnitzel-Transport
- Sägelinie
- Kohle-, Biomasse-, Schlacke-, Quarzit-Förderer
- Polymere und Granulate
- Flaschentransport
- Scherbenkratzerkette für Glasindustrie
- etc.
Branchen
- Zement- und Betonindustrie
- Stahlindustrie
- Mineralienindustrie
- Holz- und Papierindustrie
- Kraftwerke
- Umweltindustrie
- Lebensmittelindustrie
- Chemische und Düngemittelindustrie
- Glasindustrie
- etc.
ZUBEHÖR
Kontaktieren Sie unsGerne bieten wir Ihnen als Ketten Zubehör einzelne Verbindungsglieder und Kettenräder für Ihre Buchsenförderkette.
