Rundstahlketten

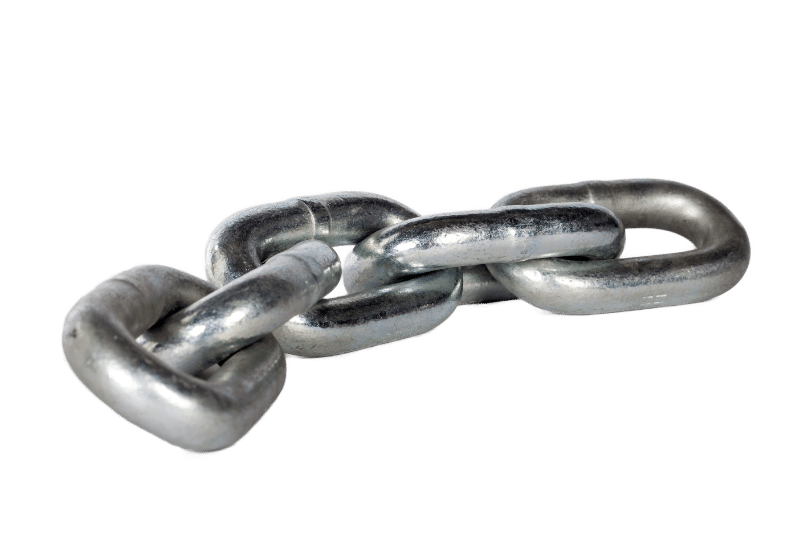

Rundstahlketten DIN 764/766 — offene, selbstreinigende Bauweise für Trogförderer und Elevatoren.
Hochverschleißfeste Rundstahlketten für horizontale Fördersysteme (Trogförderer) und vertikale Fördersysteme (Becherwerke und Elevatoren). Im Gegensatz zu Buchsen- oder Gabellaschenketten besitzen Rundstahlketten keine Buchsen — die Glieder greifen direkt ineinander. Daraus ergibt sich eine offene, selbstreinigende Bauweise: kein Festsetzen von Schüttgut zwischen den Gliedern, schmierungsfreier Lauf, geringere Empfindlichkeit gegen Korrosion und volle Beweglichkeit in alle drei Raumrichtungen. SENN liefert Rundstahlketten in geprüfter Qualität nach DIN 764, 766 und 5699 sowie als kompletten Systemlieferant inklusive Kettenenden, Kettenbügel (DIN 745) und passender Kettenräder mit gehärteten Zahnsegmenten. Standardabmessungen halten wir am Lager — Sondergüten und Sonderdimensionen nach Kundenanforderung. Mehr zu typischen Holzanwendungen und internen Verweisen finden Sie unter Förderketten für die Holzindustrie.
-
Werkstoffe | Materialien
Vergütete Qualitäten:
- Mangan Stahl
- CrNi/CrNiMo Stahl
Einsatzgehärtete Qualitäten:
- Mangan Stahl
- CrNi/CrNiMo Stahl
Kettentypen
Kettenende DIN 764
Nenndicke x Teilung (mm) DIN Gewicht (kg/m) 10 x 35 764 2,0 16 x 56 764 3,5 18 x 63 764 5,2 20 x 70 764 6,5 18 x 63 764 8,2 23 x 80 764 11,0 26 x 91 764 14,0 28 x 98 764 16,5 30 x 105 764 19,0 33 x 115 764 19,0 36 x 126 764 26,5 39 x 136 764 31,0 42 x 147 764 36,0 Kettenende DIN 766
Nenndicke x Teilung (mm) DIN Gewicht (kg/m) 10 x 28 766 2,3 16 x 45 766 5,8 18 x 50 766 7,4 20 x 56 766 9,0 23 x 64 766 12,0 26 x 73 766 15,0 28 x 78 766 18,0 30 x 84 766 20,0 33 x 92 766 25,0 36 x 101 766 29,0 39 x 109 766 34,0 42 x 118 766 40,0 Weitere Abmessungen
Nenndicke x Teilung (mm) 14 x 50 16 x 64 19 x 75 19 x 75 22 x 86 26 x 100 30 x 120 34 x 136 38 x 144 Kettebügel

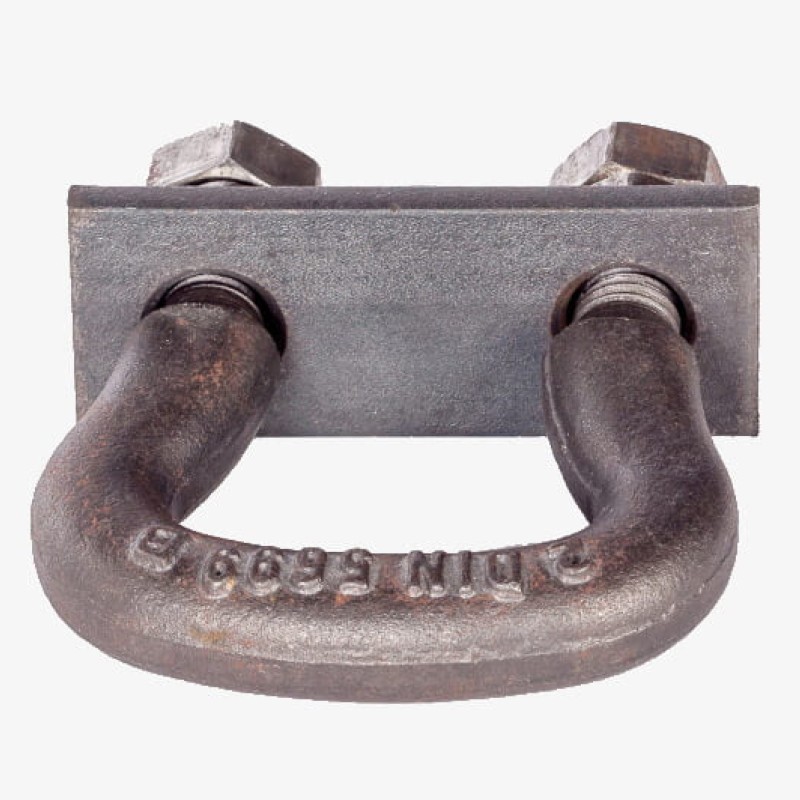

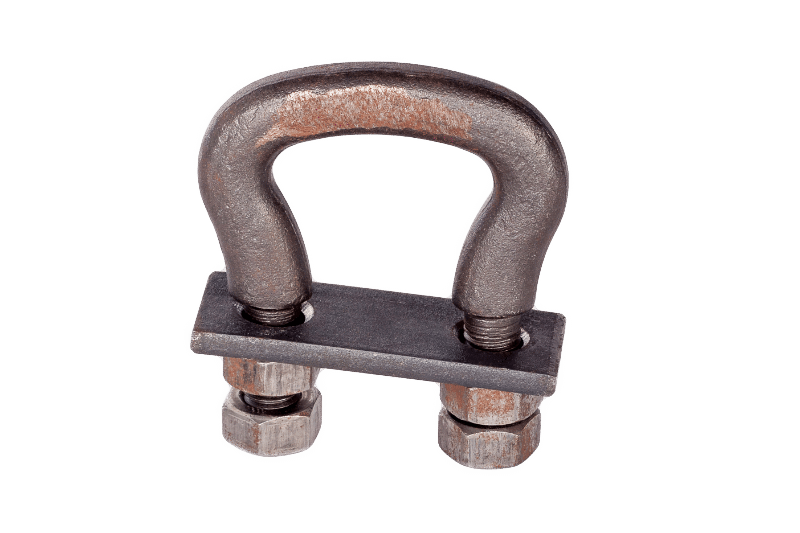

Kettenbügel DIN 745 & DIN 5699
Teilung (mm) DIN Kette Gewicht (kg/Stück) 35 764 / 766 0,21 45 764 / 766 0,34 56 764 / 766 0,59 63 764 / 766 0,85 70 764 / 766 1,25 80 764 / 766 1,50 91 764 / 766 2,36 105 764 / 766 3,06 126 764 / 766 5,40 136 764 / 766 7,81 147 764 / 766 8,83 Flachschlösser
Nenndicke (d) x Teilung (t) (mm) Gewicht (kg/Stück) 16 x 64 0,5 19 x 75 0,8 22 x 86 1,9 26 x 100 2,4 30 x 120 3,2 34 x 126 4,2 34 x 136 4,2 38 x 144 5,2 Vierkantschlösser
Nenndicke (d) x Teilung (t) (mm) Gewicht (kg/Stück) 14 x 50 0,6 16 x 64 1,1 19 x 75 2,0 22 x 86 2,8 26 x 100 4,6 30 x 120 8,1 34 x 136 11,8 Anwendungen
- Kratzförderer
- Trögkettenförderer
- Becherwerke
- Eintrangförderer
- Förderanlagen
- Schüttgutförderer
- etc.
Branchen
- Anlagenbau
- Glasindustrie
- Holzindustrie
- Kalkwerke
- Kohlekraftwerke
- Müllverbrennung
- Zementindustrie
- Zuckerindustrie
- etc.
ZUBEHÖR
Kontaktieren Sie unsGerne bieten wir Ihnen als Ketten Zubehör einzelne Steckmitnehmer flach und rund, Kettenschlösser, Kettenräder (innenverzahnt, taschenverzahnt, unverzahnt), Einzelzähne wie auch Umlenkrollen an.
