Gabellaschenketten
Geschmiedete Gabellaschenketten aus 18MnCrB5/42CrMo4 EU-Stahl — Ein- und Doppelstrang seit 1988.
Gabellaschenketten sind geschmiedete Förderketten aus gegabelten Außen- und Innenlaschen, die über Bolzen und Buchsen verbunden werden. Wir fertigen sie seit 1988 in Erl, Tirol — im Ein- oder Doppelstrang, überwiegend aus 18MnCrB5, daneben 18NiCrMo5 und 42CrMo4 in europäischer Stahlqualität.
Der erhöhte Boranteil von 18MnCrB5 verbessert gegenüber dem klassischen 20MnCr5 die Durchhärtbarkeit und die Zähigkeit der Gabelglieder. Das bringt längere Standzeiten unter Stoßbelastung, etwa bei Asche, Klinker, Koks oder Schrott. Bolzen (16MnCr5, AISI 420) und Schließringe (S235JR, AISI 304) fertigen wir passend zur Kette, ebenso Kettenräder und Umlenkrollen mit auswechselbaren Segmenten.

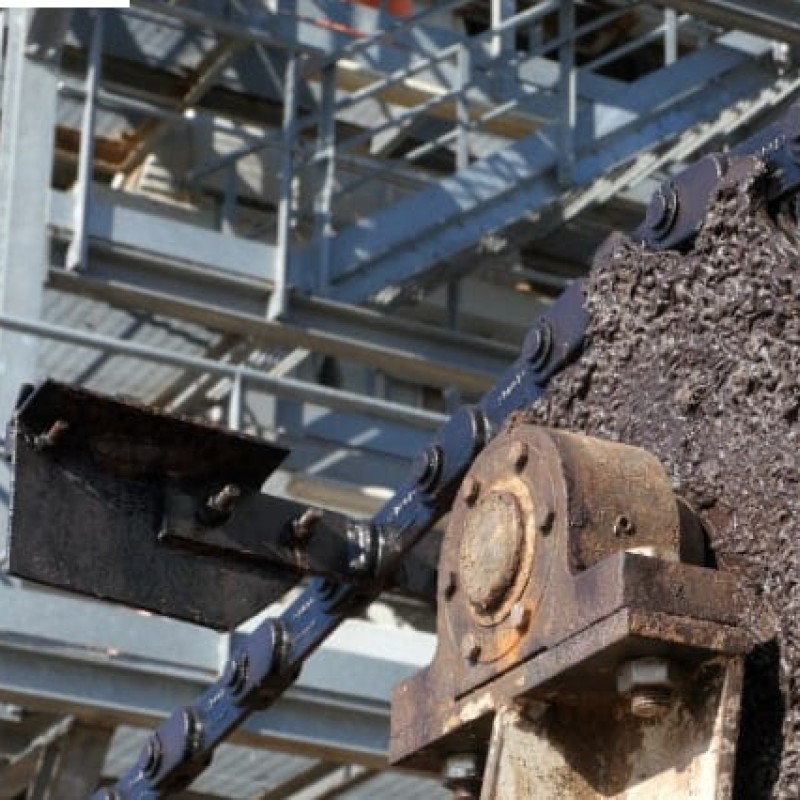

Einsatzgebiete sind Trogkettenförderer in Wärme- und Biomassekraftwerken, Müllverbrennungsanlagen, Zement- und Baustoffwerken sowie in der Spanplatten- und Holzindustrie. Für korrosive, abrasive oder lebensmittelnahe Anwendungen liefern wir Edelstahl-Ausführungen in 1.4301 (AISI 304) und 1.4404 (AISI 316L).

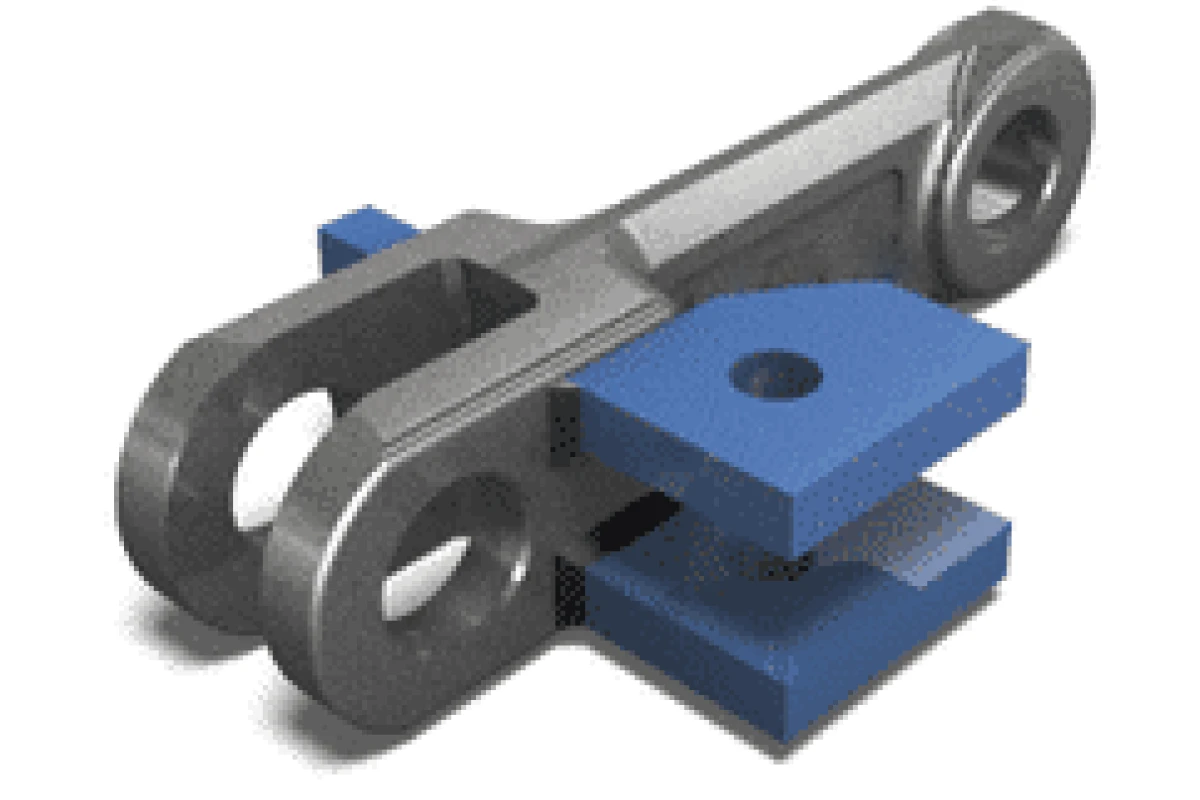

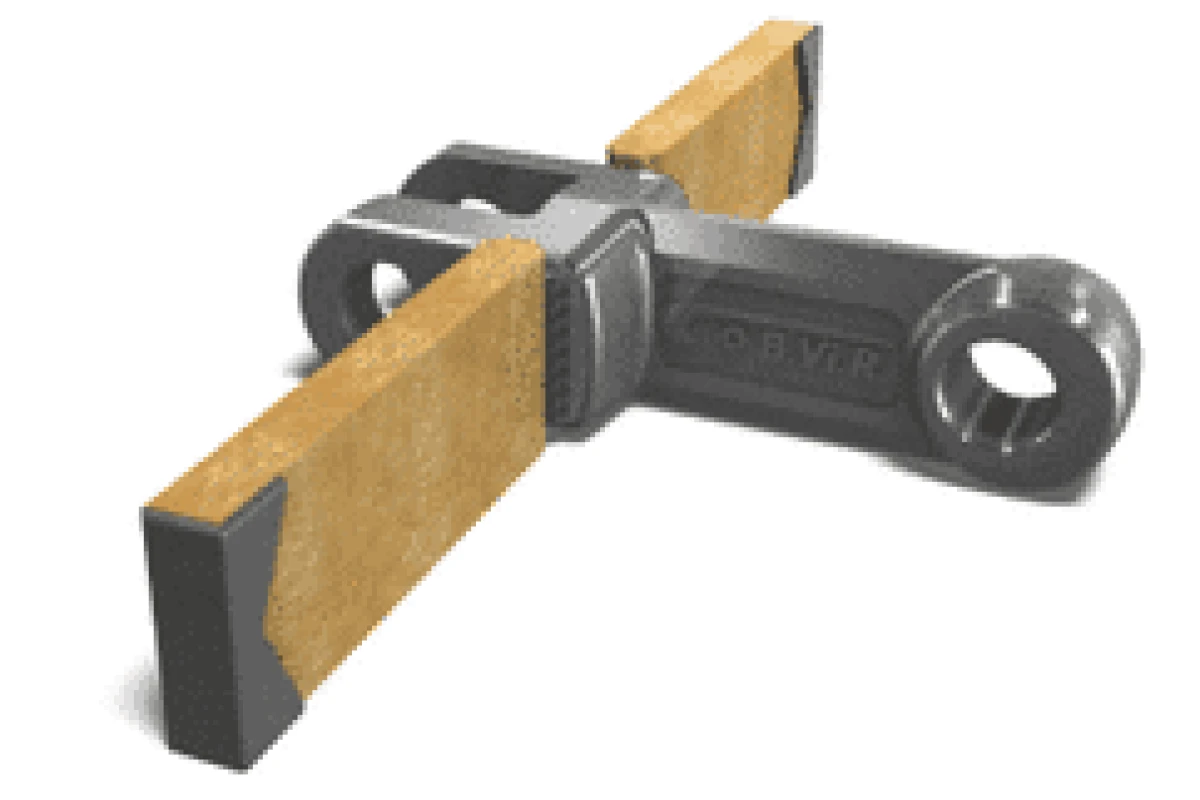

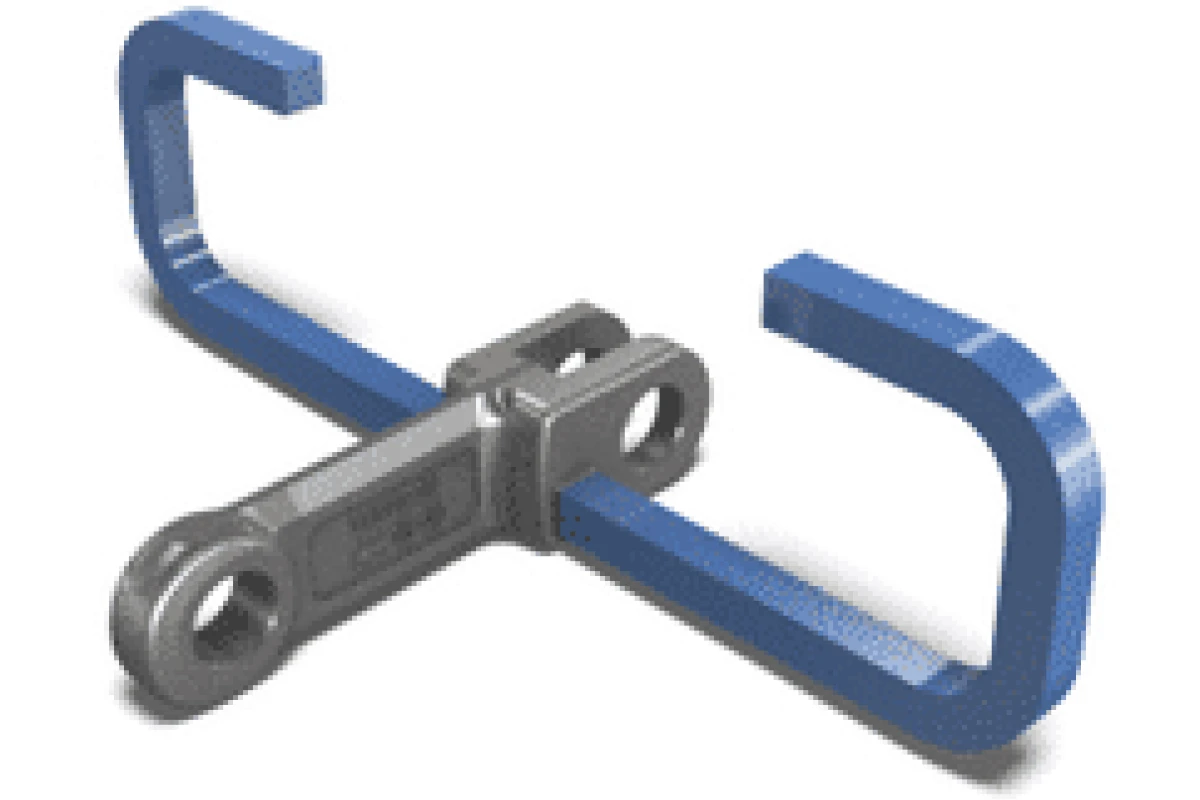

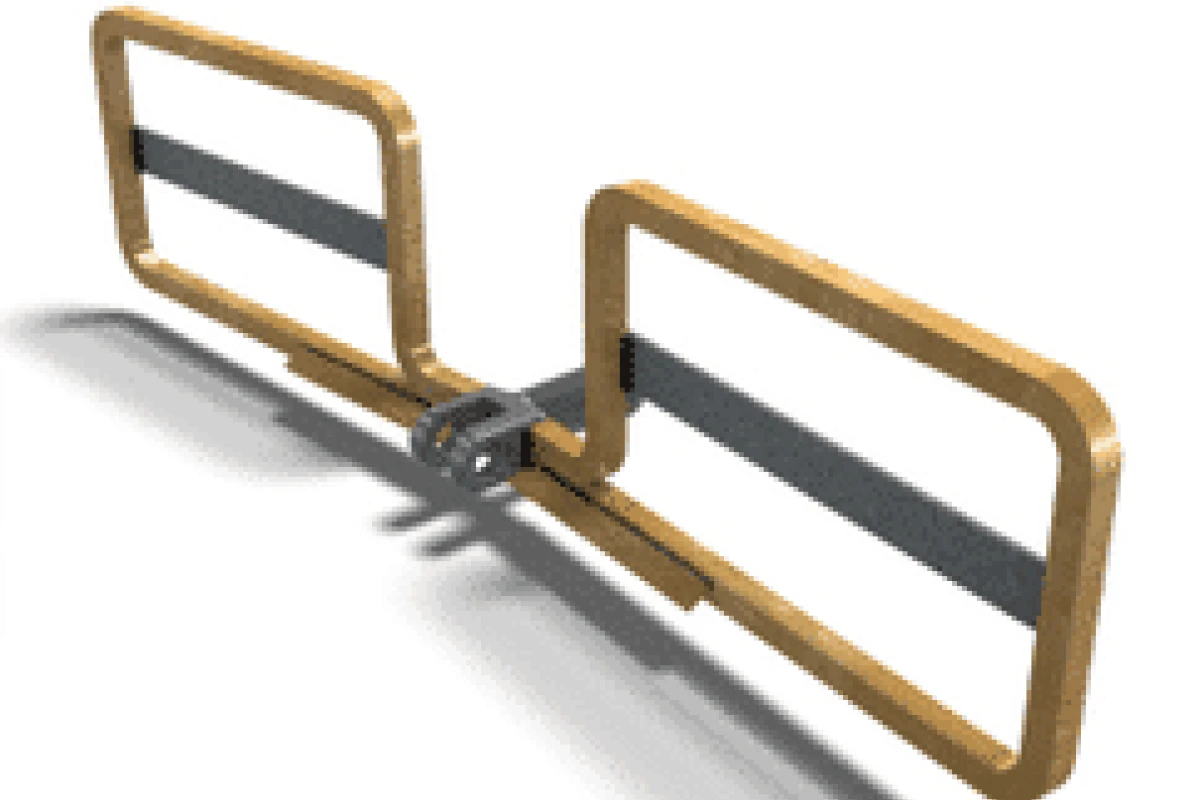

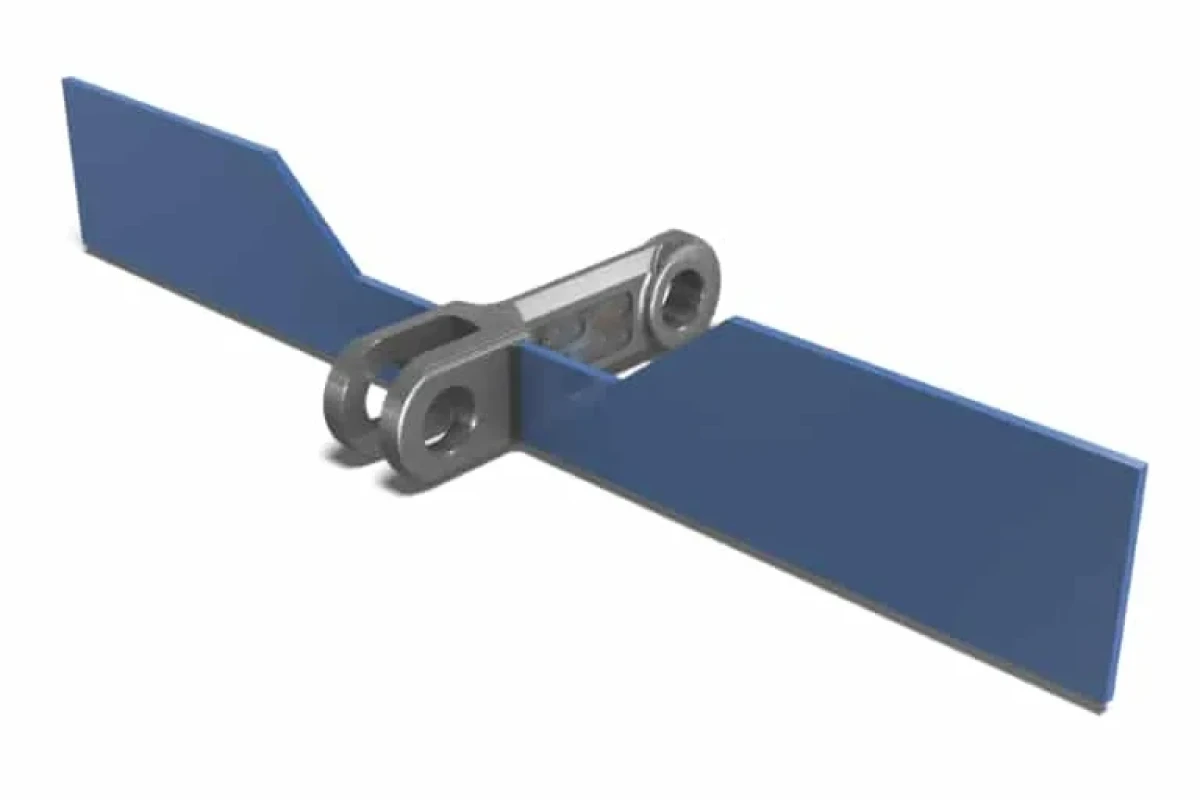

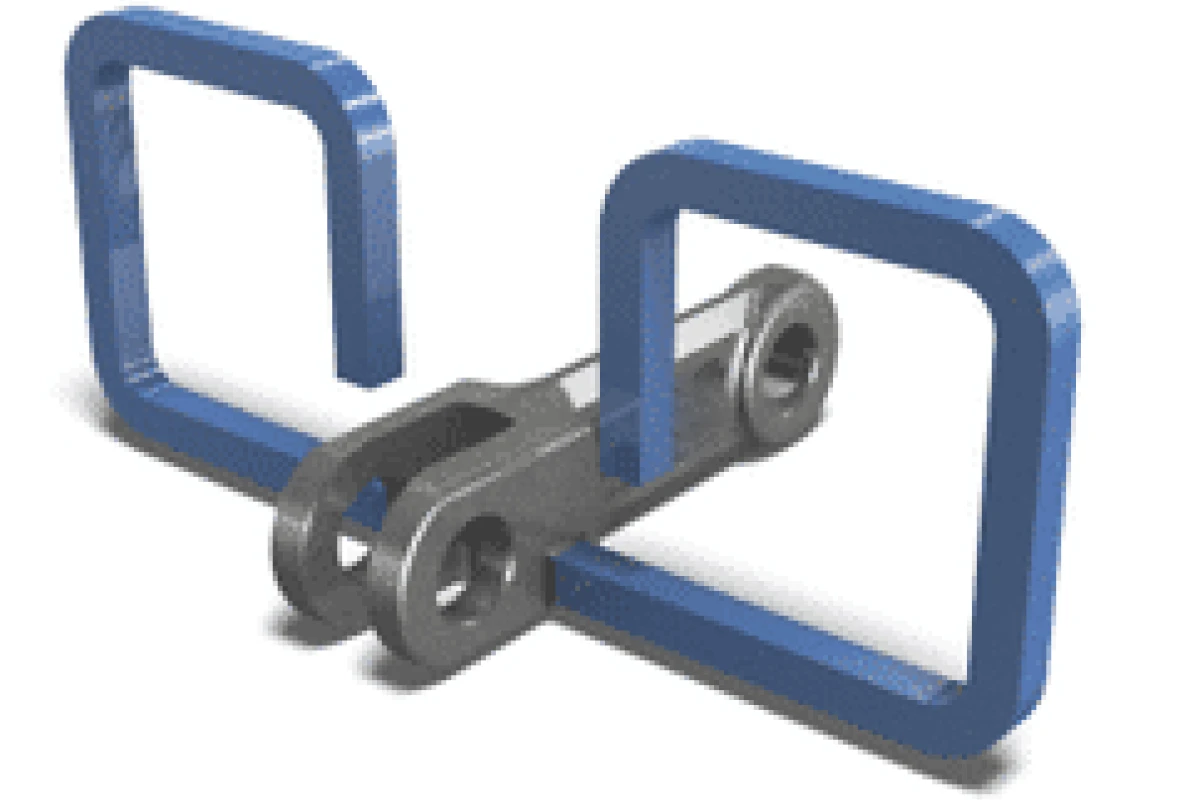

Die Gabellaschenkette ist die Grundkette: Mit angeschweißten oder angeschraubten Mitnehmern (Kratzern) wird daraus eine Redlerkette für Trogkettenförderer. Mehr zu Holzanwendungen: Förderketten für die Holzindustrie.
-
Werkstoffe | Materialien
Glieder:
- 18MnCrB5 (20MnCr5)
- 18NiCrMo5
- 42CrMo4
Bolzen:
- 16MnCr5
- AISI 420
Schließringe:
- Baustahl S235JR
- AISI 304
Alle Glieder und Bolzen für Gabellaschenketten sind je nach Material im Einsatz gehärtet oder vergütet .
Glieder

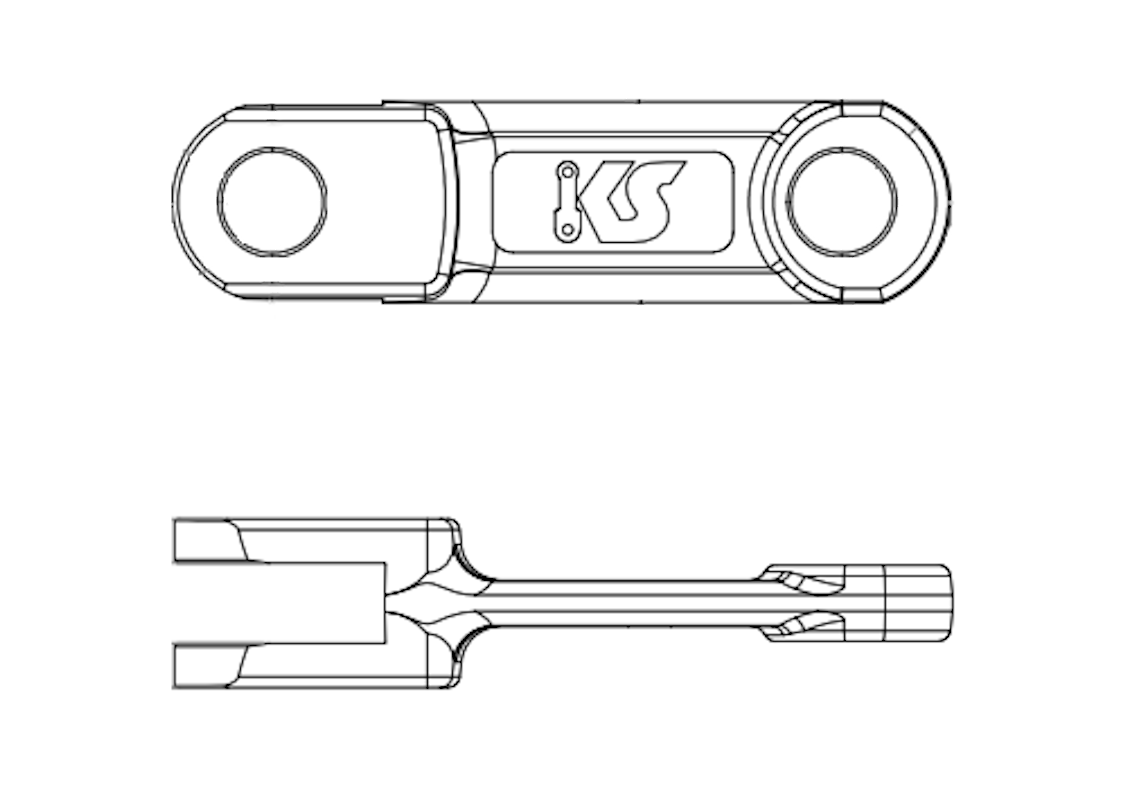

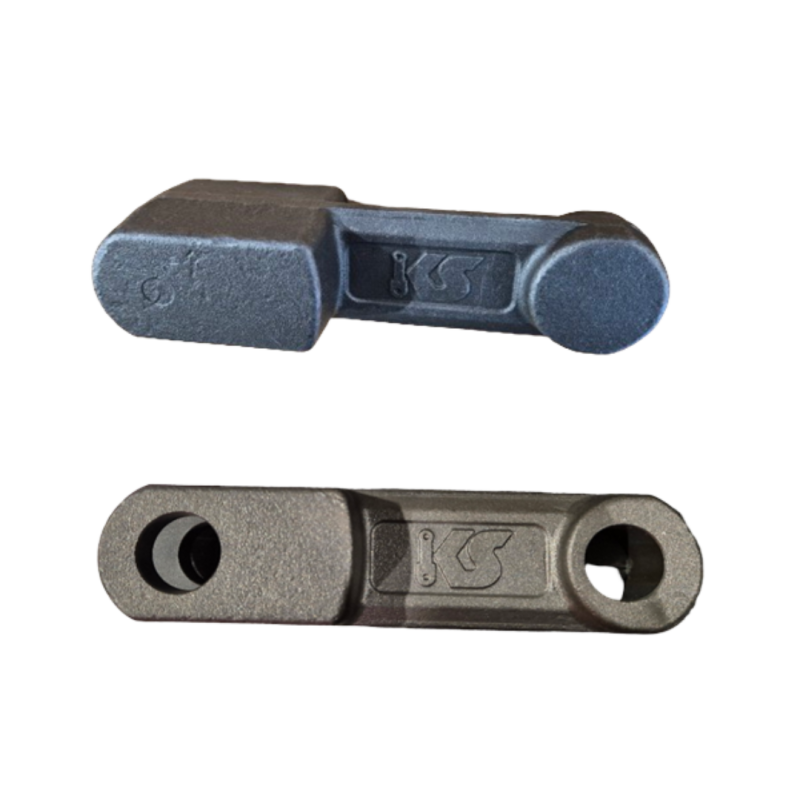

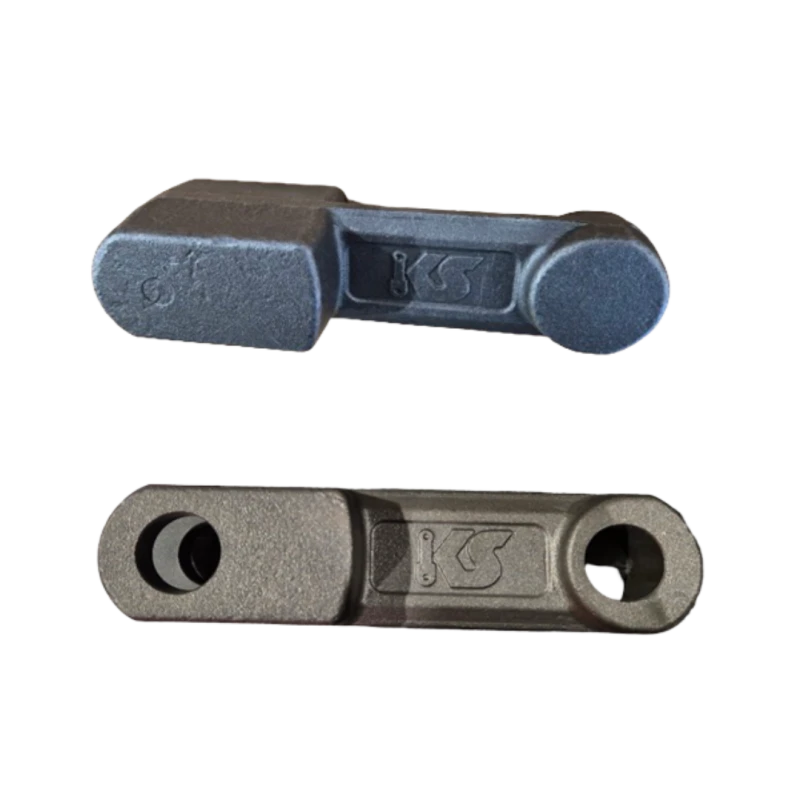

Hochpräzise Gabellaschenketten-Glieder – gefertigt für maximale Belastbarkeit

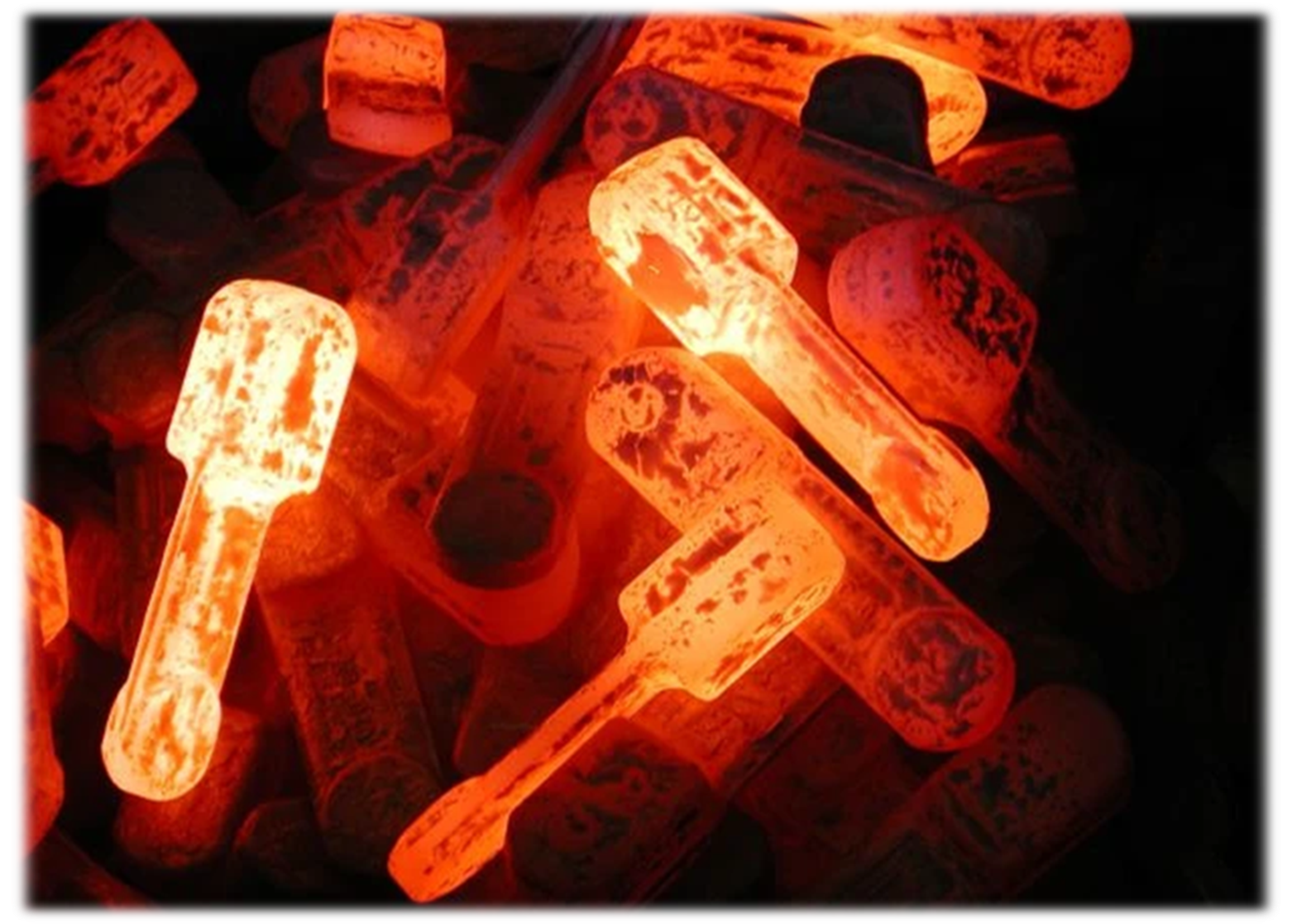

Unsere Gabellaschenketten-Glieder durchlaufen einen präzise abgestimmten Produktionsprozess, der höchste Qualität und Langlebigkeit garantiert. Jedes Kettenglied beginnt mit dem Schmieden der Rohform unter hoher Temperatur und kontrolliertem Druck – für eine dichte Materialstruktur und optimale Festigkeit.
In der mechanischen Nachbearbeitung werden die Schmiederohlinge auf modernen CNC-Fräszentren maßgenau bearbeitet. So entstehen exakte Passungen und glatte Flächen für Bolzenführung und Mitnehmeranbau.
Die Bolzen zur Verbindung der Kettenglieder werden auf Drehmaschinen hochpräzise gefertigt, oft aus vergütetem Stahl – exakt abgestimmt auf die Belastungen im Förderbetrieb.

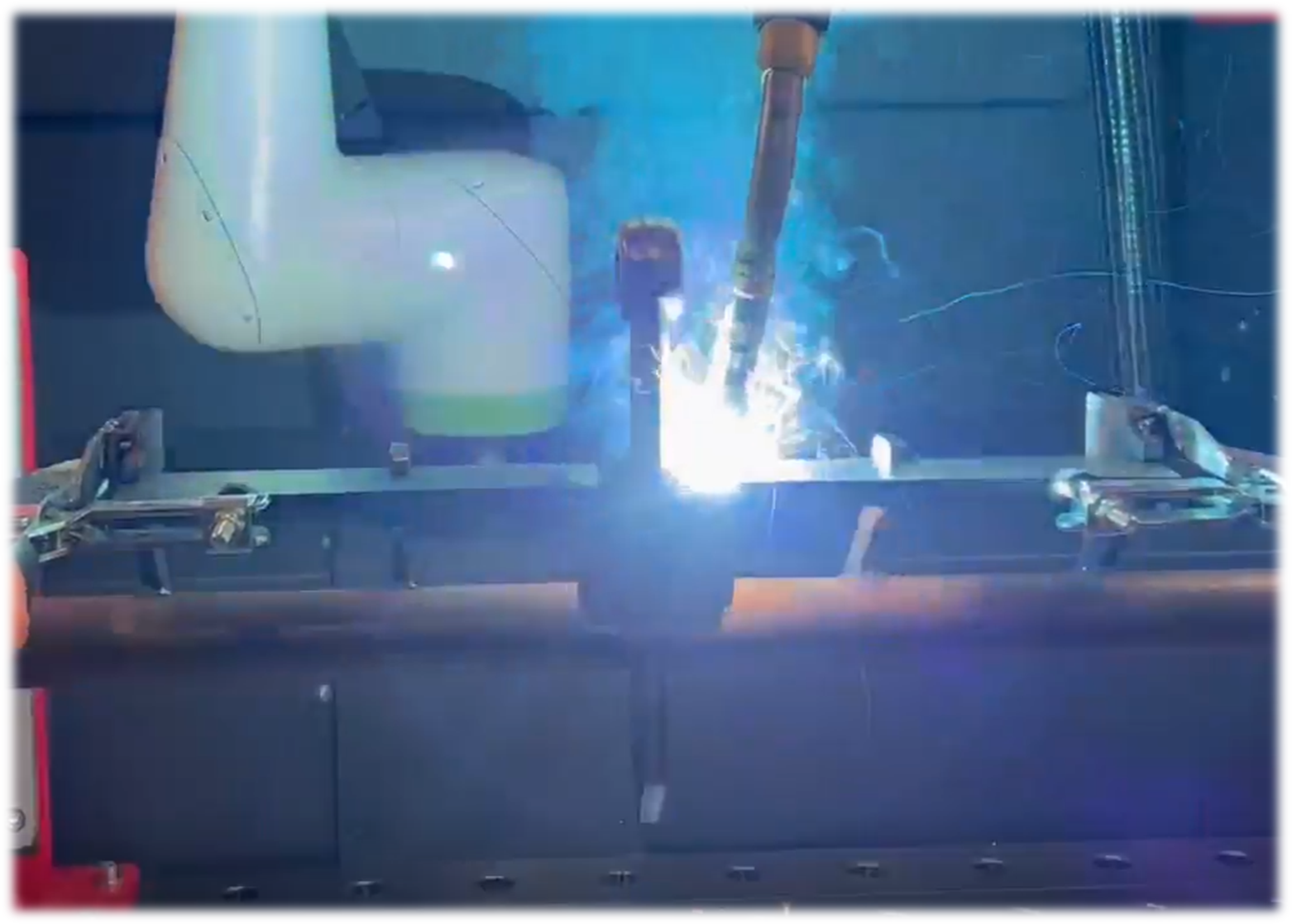

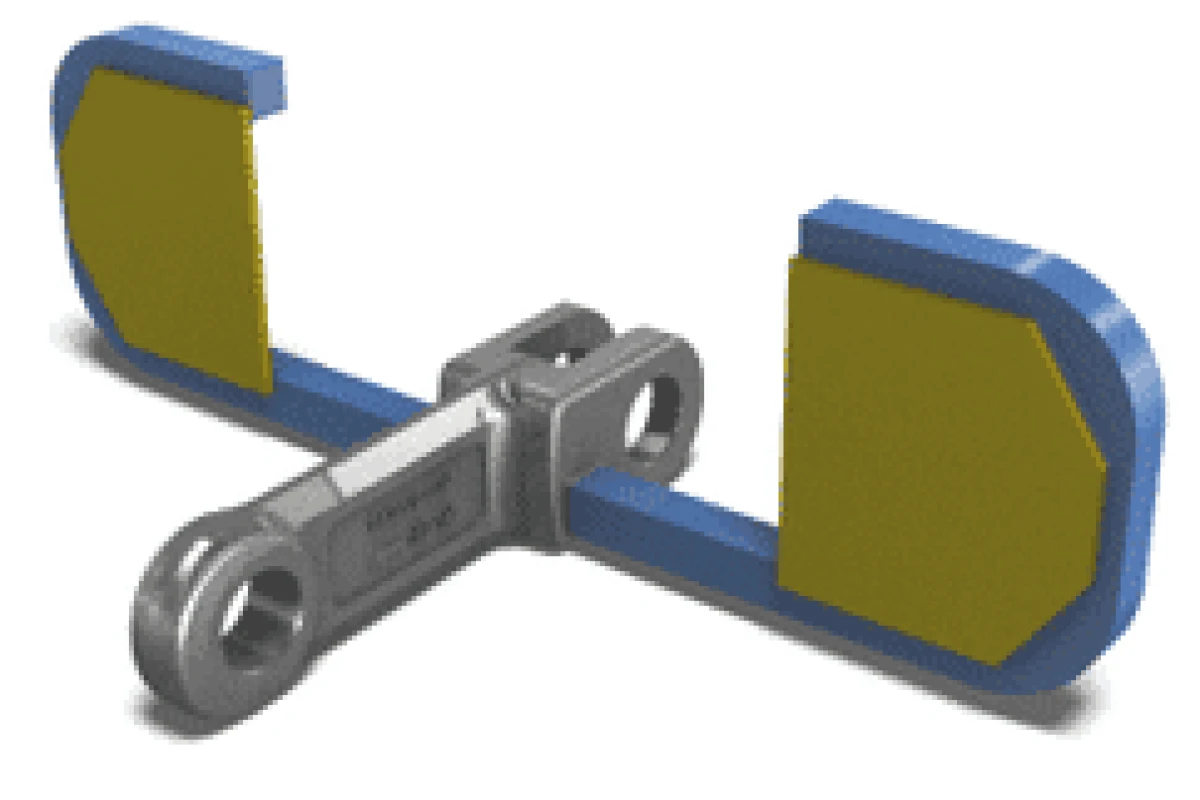

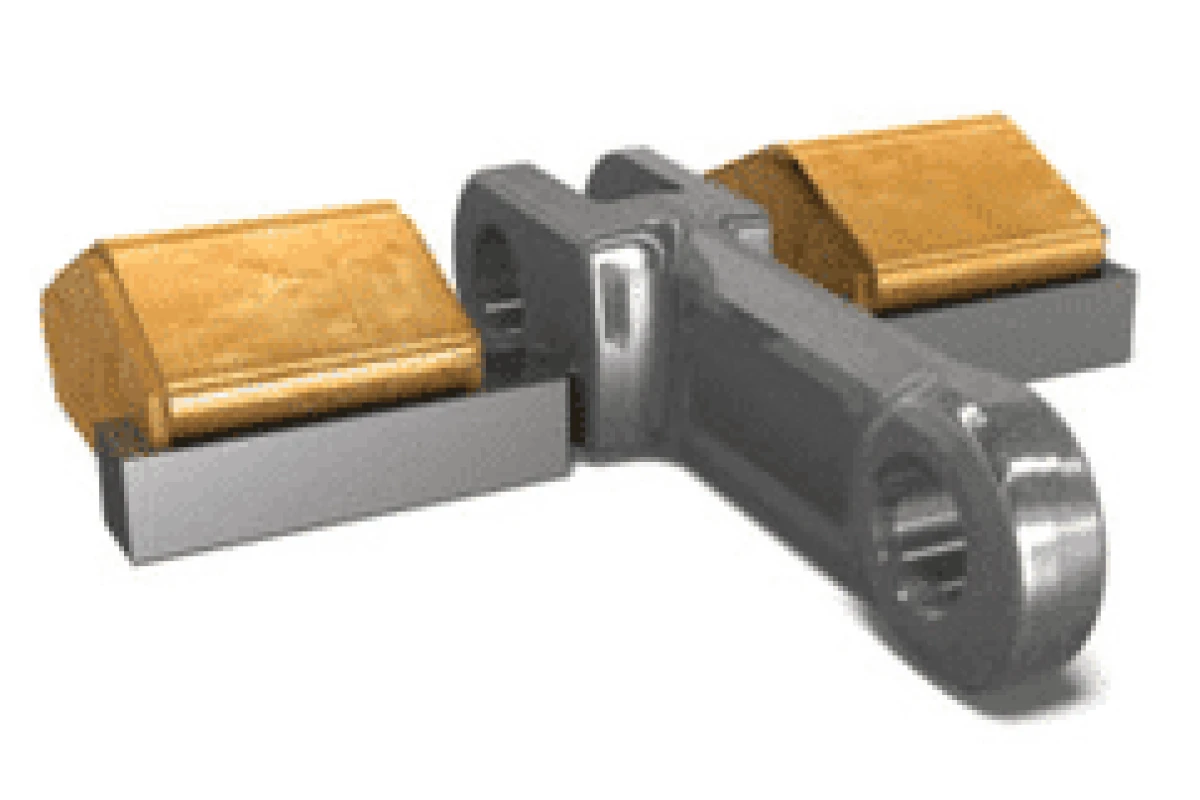

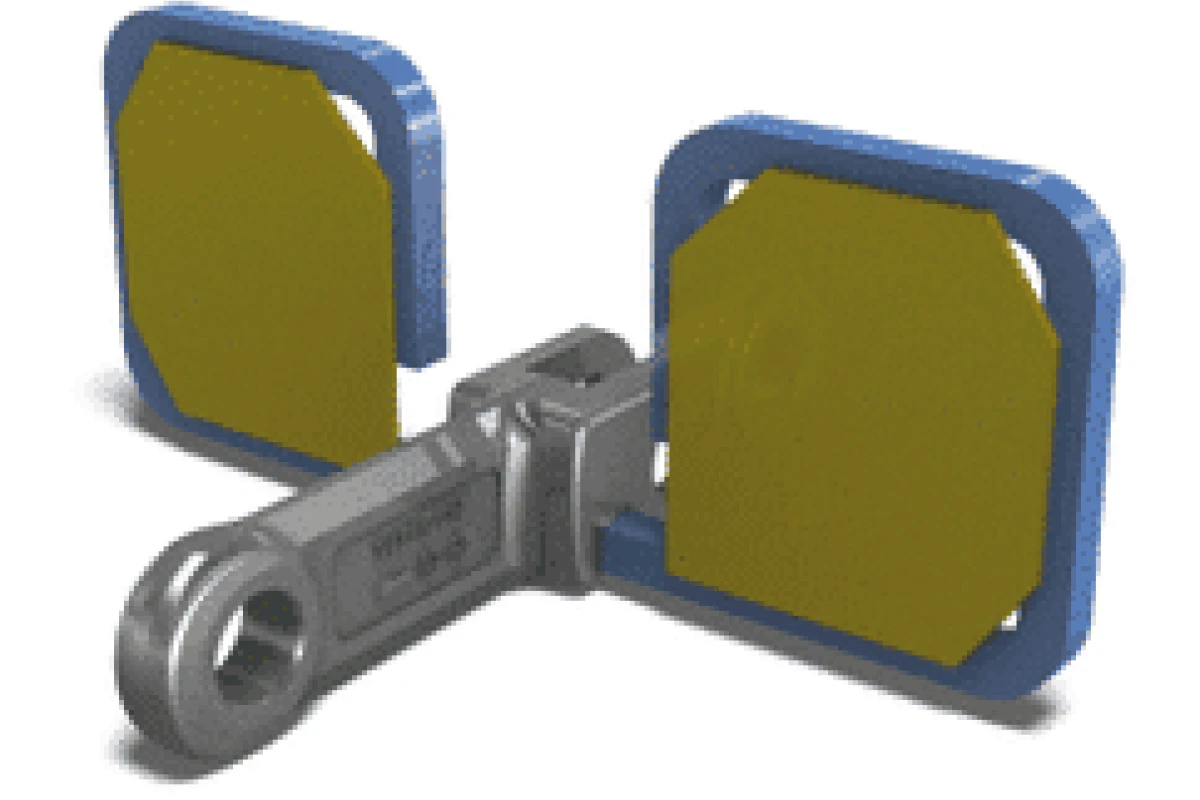

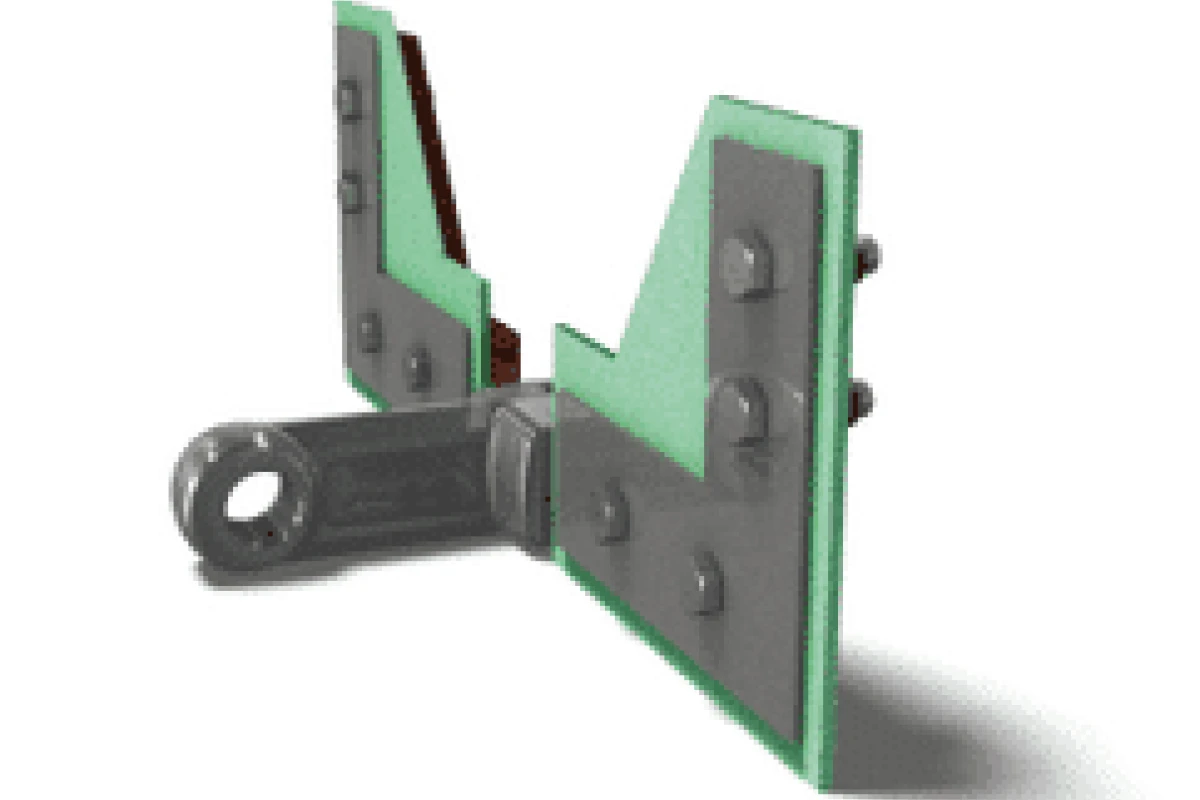

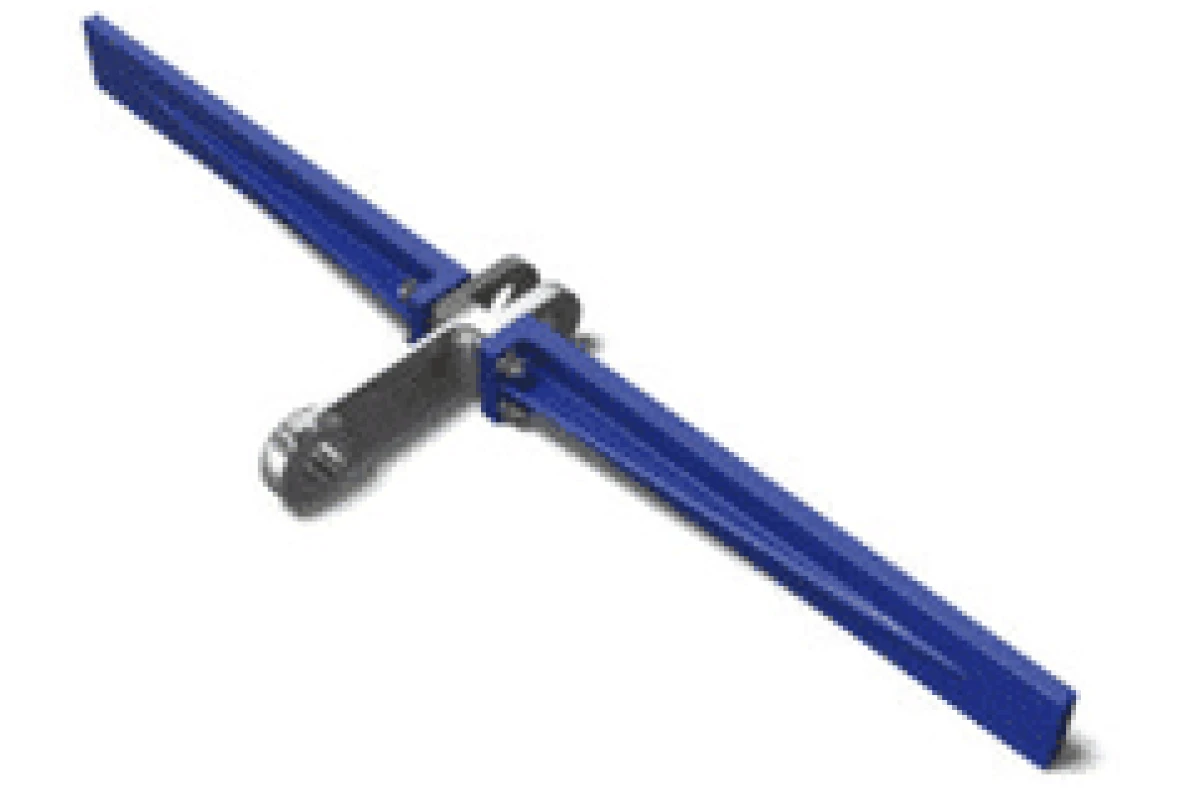

Für höchste Effizienz im Betrieb sorgen aufgeschweißte Mitnehmer, die mithilfe modernster Schweißroboter automatisiert und wiederholgenau aufgebracht werden. Die gleichmäßige Wärmeeinbringung und reproduzierbare Schweißnähte garantieren dauerhafte Festigkeit und optimale Betriebssicherheit.
Qualität, die verbindet – Glied für Glied.

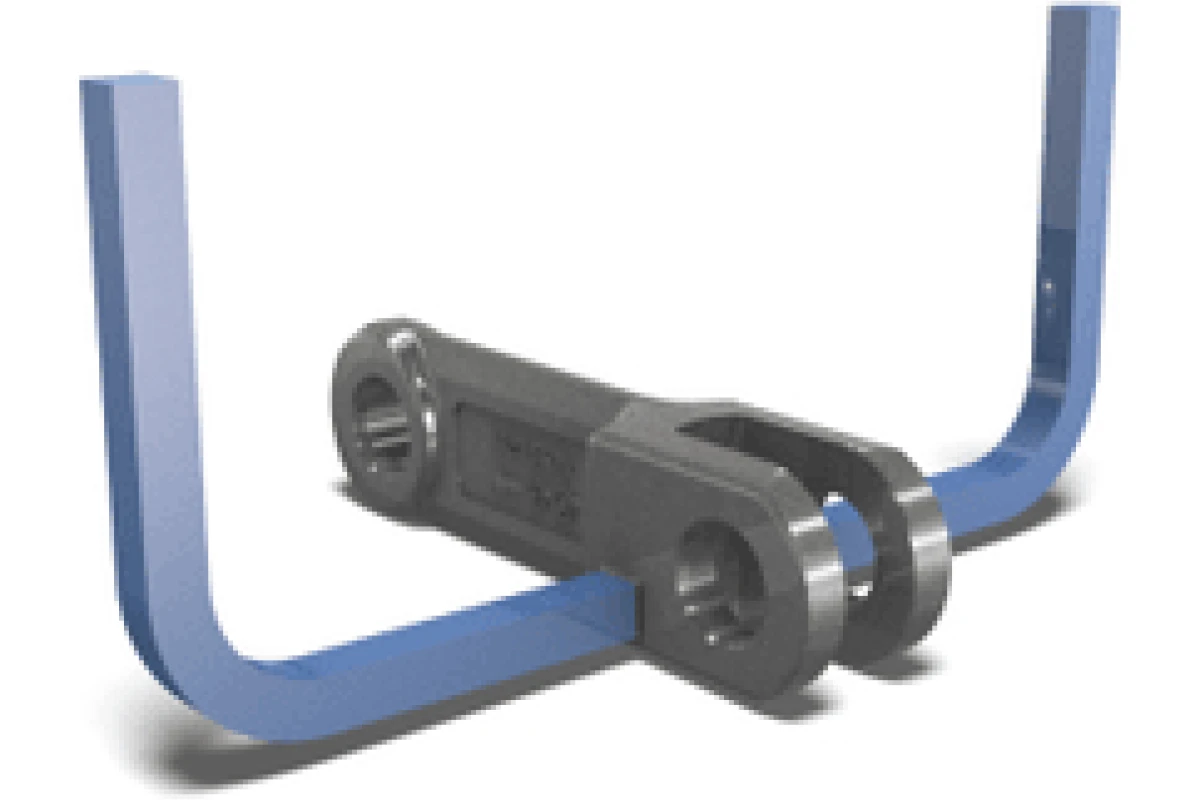

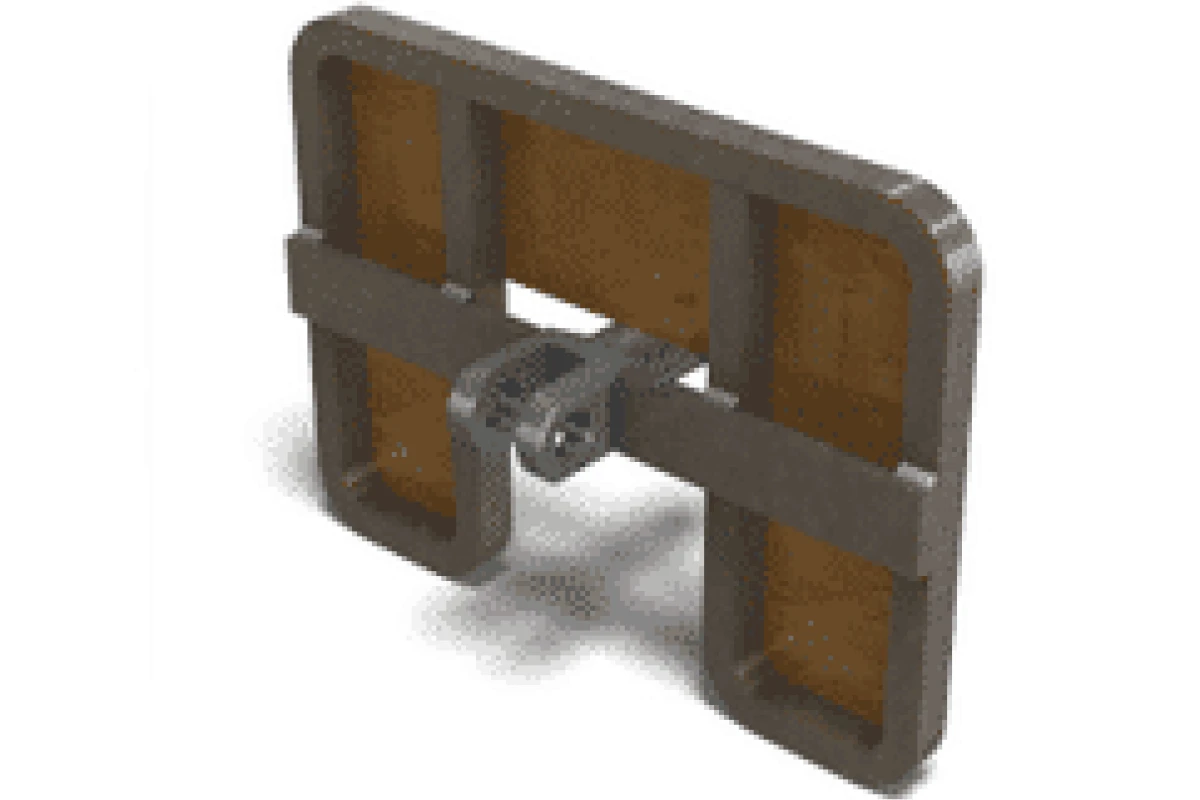

Auch spezielle Glieder für Doppelstrangausführungen mit angeschmiedeten Nocken mit Schlitz für zentrale Mitnehmer in Standardteilungen wie auch Gabelglieder mit Verschleißbuchsen erhältlich.
Sonderausführungen nach Anfrage.
Code P (mm) T (mm) C (mm) S (mm) F (mm) R (mm) D (mm) 10160 101,6 24 36 8 10 6 14 10160/R 101,6 30 36 13 14 8 14 14218 142 42 50 19 20 11 25 14226 142 62 50 28 30 15 25 20025 200 60 50 25 27 18 25 20028 200 66 60 30 32 20 30 25040 250 70 75 32 34 18 32 26040 260 70 75 31 33 20 32 Auch spezielle Glieder für Doppelstrangausführungen mit angeschmiedeten Nocken mit Schlitz für zentrale Mitnehmer in Standardteilungen wie auch Gabelglieder mit Verschleißbuchsen erhältlich.
Sonderausführungen nach Anfrage.
Beispiel Fördergüter
- Zement
- Klinker
- Asche
- Holzhackschnitzel
- Holzspäne
- Nahrungsmittel
- Koks
- Gips
- etc.
Anwendungsbereiche
- Holzindustrie
- Papierindustrie
- Zementindustrie
- Baustoffindustrie
- Recyclingindustrie
- etc.
Bolzen
Auch als Einzelteile erhältlich...
- Bolzen mit Schließringen
- Kopfbolzen
- Bolzen mit Spannstift
- Bolzen mit Stellring und Sicherungsstift
Kettenräder | Umlenkrollen
für Gabellaschenketten bzw. Redlerketten
- Kettenräder mit auswechselbaren Segmenten
- Kettenräder ohne auswechselbare Segmenten
- Kettenräder | Umlenkrollen mit Rohbohrung Ø40 mm
- Kettenräder | Umlenkrollen mit fertig Bohrung mit Nut und Stellschraube
Zubehör
Kontaktieren Sie unsGerne bieten wir Ihnen als Ketten Zubehör einzelne Kettenglieder, Kettenbolzen, Kettenräder oder Schließringe. Auch Segmente für Kettenräder mit auswechselbaren Segmenten und Manganschienen mit oder ohne Nut können wir Ihnen separat für Ihre Gabellaschenkette anbieten..
Häufig gestellte Fragen (FAQ)
Was ist eine Gabellaschenkette?
Eine Gabellaschenkette besteht aus gegabelten Außen- und Innenlaschen, die über Bolzen und Buchsen verbunden sind. Die Bauform ist robuster als klassische Rollenketten und besonders für hohe Zugkräfte und harte Schüttgut-Belastungen ausgelegt. Sie bildet die Basis für Redlerketten und viele Trogfördersysteme.
Warum 18MnCrB5 als Hauptwerkstoff?
18MnCrB5 hat gegenüber dem klassischen 20MnCr5 einen erhöhten Boranteil. Das verbessert die Durchhärtbarkeit und die Zähigkeit der Gabelglieder erheblich. In der Praxis erreichen unsere Ketten damit deutlich längere Standzeiten unter Stoß- und Schlagbelastung — entscheidend in Asche-, Klinker- und Hackschnitzel-Anwendungen.
Ein- oder Doppelstrang — wann welcher?
Einstrang-Ausführungen sind die wirtschaftliche Lösung bei mittleren Förderbreiten und moderaten Lasten. Doppelstrang-Anordnungen verteilen die Last auf zwei parallele Ketten und ermöglichen breitere Tröge sowie höhere Förderleistungen — Standard bei großen Kraftwerks- und MVA-Anwendungen.
Sind Edelstahl-Ausführungen verfügbar?
Ja. Für korrosive, abrasive oder lebensmittelnahe Anwendungen liefern wir Gabellaschenketten in Edelstahl 1.4301 (AISI 304) oder 1.4404 (AISI 316L). Typische Einsatzgebiete sind Lebensmittel- und Chemieindustrie sowie Anlagen mit aggressiven Medien.
Welches Kettenrad passt zu einer Gabellaschenkette?
Zu jeder Kette liefern wir das passende Gabellaschenkettenrad — einteilig oder mehrteilig, mit auswechselbaren Segmenten, mit Rohbohrung Ø40 mm oder fertiger Bohrung mit Nut und Stellschraube. Teilung und Zahngeometrie richten sich nach Kette und Einbausituation; Standard sind Teilungen von 101,6 mm bis 260 mm. Kette und Gabellaschenkettenräder kommen aus derselben Fertigung in Erl.
